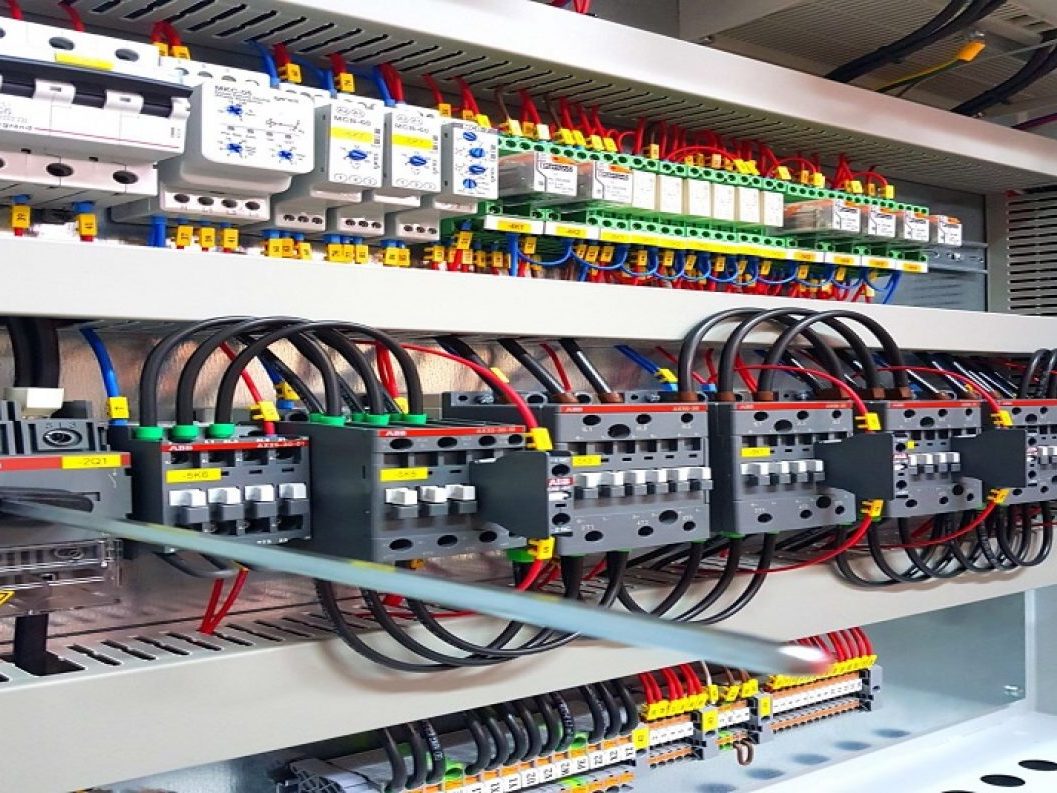

Elektrik panoları, binalarda, fabrikalarda ve endüstriyel tesislerde elektrik dağıtımının güvenli bir şekilde yönetilmesini sağlayan kritik sistemlerdir. Bu panolar, birçok farklı bileşenden oluşur ve her bir malzemenin belirli bir işlevi vardır. Peki, bir elektrik panosunda hangi malzemeler bulunur ve bunlar nasıl çalışır? Gelin, detaylı bir şekilde inceleyelim.
Anahtar ve Sigortalar: Elektrik Akımının Kontrol Noktası
Elektrik panolarının en önemli bileşenlerinden biri anahtar ve sigortalardır. Bunlar, devreleri açıp kapatarak aşırı akım ve kısa devre durumlarında sistemi korur.
- Otomatik Sigortalar (MCB): Aşırı yük ve kısa devre durumlarında devreyi keser.
- Kaçak Akım Röleli Sigortalar (RCBO): Hem aşırı akımı hem de kaçak akımı algılayarak güvenlik sağlar.
- Komütatör Anahtarlar: Farklı güç kaynakları arasında geçiş yapmayı sağlar (örneğin, jeneratör-şebeke geçişi).
Röleler: Otomasyon ve Korumanın Temel Elemanları
Röleler, elektrik devrelerinde otomatik kontrol sağlayan ve sistemin güvenliğini artıran bileşenlerdir.
- Aşırı Akım Röleleri: Motor ve benzeri ekipmanları aşırı akımdan korur.
- Zaman Röleleri: Belirli bir süre sonra devre açma/kapama işlemi yapar.
- Termik Röleler: Aşırı ısınma durumunda devreyi keser.
Dinamik Klemensler: Bağlantıların Güvenliği
Elektrik panolarında kabloların düzenli ve güvenli bir şekilde bağlanması için klemensler kullanılır.
- Vida Terminal Klemensler: Kablo bağlantılarını sıkı ve güvenli hale getirir.
- Bara Bağlantı Klemensleri: Yüksek akım taşıyan sistemlerde kullanılır.
- İzoleli Klemensler: Elektrik çarpması riskini azaltır.
Montaj Şasisi: Panonun İskeleti
Tüm elektrik panosu bileşenleri, montaj şasisi üzerine yerleştirilir. Bu şasiler, genellikle metalden üretilir ve dayanıklılık sağlar.
- DIN Rayları: Sigorta, röle gibi bileşenlerin kolayca monte edilmesini sağlar.
- Arka Panolar: Bileşenlerin düzenli bir şekilde yerleştirilmesine olanak tanır.
İzolasyon Malzemeleri: Elektrik Kaçaklarına Karşı Kalkan
Elektrik panolarında yalıtım, can güvenliği için kritik öneme sahiptir.
- İzole Bantlar: Açıkta kalan iletkenleri yalıtmak için kullanılır.
- Fiberglas Levhalar: Yüksek ısıya dayanıklı yalıtım sağlar.
- Plastik Koruyucular: Pano içinde temas riskini azaltır.
Ek Malzemeler: Performans ve Verimlilik İçin
- Voltaj ve Akım Trafoları: Ölçüm ve koruma amaçlı kullanılır.
- Kondansatörler: Güç faktörü düzeltme için gereklidir.
- Aydınlatma ve Fanlar: Pano içi havalandırma ve görüş kolaylığı sağlar.
Doğru Malzeme Seçimi Neden Önemli?
Elektrik panoları, doğru malzemelerle donatılmadığında yangın, elektrik çarpması ve ekipman arızaları gibi ciddi riskler oluşturabilir. Bu nedenle, kaliteli ve standartlara uygun bileşenler kullanmak hayati önem taşır.
